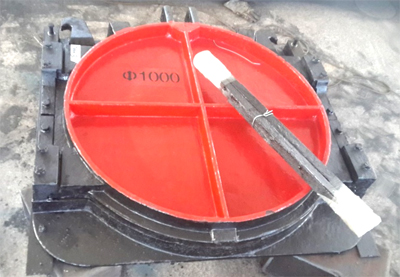

MZY型明桿式鑄鐵鑲銅圓閘門



MZY型明桿式鑄鐵鑲銅圓閘門

用途:


  常用于給水、排水、防汛等水利工程。


結構與特點:


  本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后,其密封面可通過楔形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐腐蝕性強、性能可靠;安裝、調試、使用、維護方便等特點。


主要技術參數:


1、閘門應按圖示位置安裝、閘板設于迎水面;
2、閘板壓向門框允許大壓力0.1MPa;
3、閘板壓離門框允許大壓力0.02MPa;
4、密封工作部位滲漏量不大于1.25L/min m。

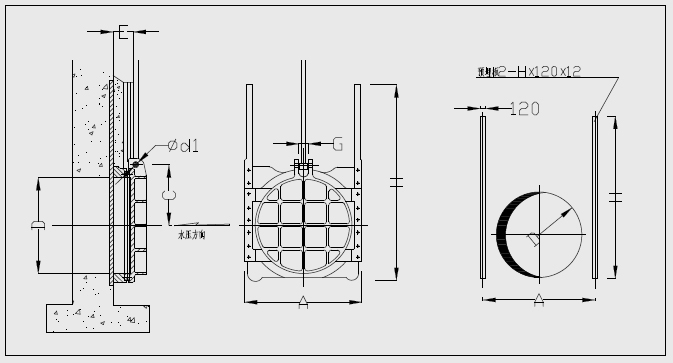

外形示意圖及安裝尺寸:


安裝尺寸參數表:



24-1  安裝尺寸參數表

口徑

安裝尺寸

D

A

C

E

G

H

Φd1

200

382

146

70

30

360

18

250

426

175

75

35

450

18

300

470

200

80

40

610

20

400

580

275

83

40

730

20

450

642

300

83

45

810

25

500

680

340

83

45

860

25

600

780

390

95

56

1010

32

700

890

440

110

60

1180

32

800

1000

500

110

65

1380

32

900

1090

550

115

70

1550

32

1000

1180

600

115

80

1660

36

1200

1400

700

130

100

2020

40

1400

1630

800

180

110

2400

40

1500

1750

850

204

110

2600

40

1600

1880

900

204

120

2600

44

1700

1950

950

204

120

2800

44

1800

2050

1000

204

130

3200

44

1900

2170

1050

204

130

3200

50

2000

2270

1100

210

140

3500

50

2200

2490

1200

250

140

3960

55

2400

2690

1300

250

140

4320

55

2800

3090

1500

280

150

5040

55

3000

3300

1600

310

150

5400

60



訂貨須知:
1、特殊規格本公司可為用戶另行設計制造
2、閘門的閘板、門框材料一般用灰鑄鐵治安早,若需其他材料請注明
