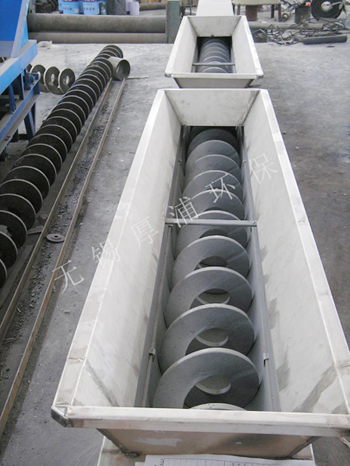

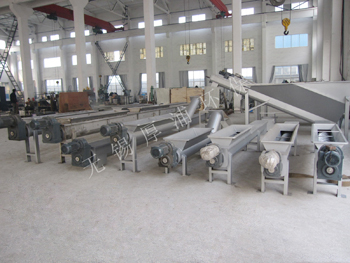

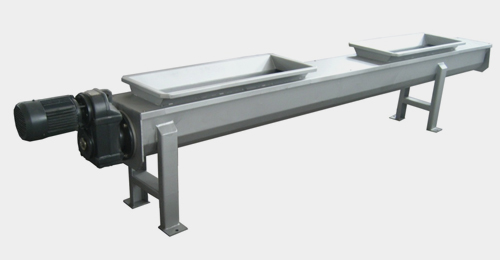

WLS無軸螺旋輸送機
|
|
|
|
|
概述及工作原理：
|
|
無軸螺旋輸送機是用于傳輸工業生產過程中產生的各種廢物及濾渣，結構形式為無軸螺旋，物料由進口輸入，經螺旋輸送至尾端排放，整個傳輸過程除進出口料斗外均在密閉槽體中進行。傳動采用軸裝式減速機，并在減速機端設置軸承及防塵油封。設備運行過程中沒有高速運轉部件，螺旋下襯耐磨尼龍，磨損低，維護量小。
|
|
|
|
技術特點： |
|

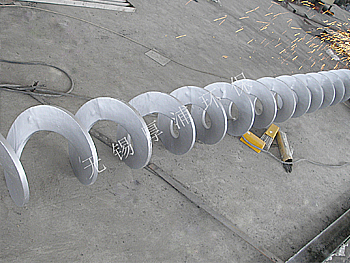

1、螺旋輸送機的結構形式為精密鑄造無軸螺旋，能保證物料輸送流暢，無堵塞。
2、驅動裝置置于螺旋輸送機一端，與螺旋軸直接連接，無需聯軸器。
3、螺旋輸送槽槽體為U型槽，斷面為U形，除進、出料口敞開外其余為密閉式。
4、輸送機殼體、蓋板及進料斗均為折彎加強，保證設備主體的使用壽命。
5、輸送槽中無軸承，物料輸送流暢。
|
|
|
|
|
|
|
|
性能參數： |
|
（輸送量根據物料性質而有所不同）
|
|
|
|
表10-1 基本參數表
|
|
型 號
項 目
|
WLS-260
|
WLS-320
|
WLS-360
|
WLS-400
|
|
螺旋轉速
|
12-20r/min（根據輸送物料性質與輸送機長度選擇）
|
|
輸送量
(m³/h)
|
0°
|
3
|
4
|
9.5
|
11
|
|
15°
|
2.1
|
4.5
|
6.5
|
8.5
|
|
30°
|
1.3
|
2.5
|
4.3
|
5.7
|
|
輸送長度
|
≤12
|
≤15
|
≤20
|
≤25
|
|
安裝角度
|
一般設計≤20°，特殊訂貨≤30°
|
|
|
|
|

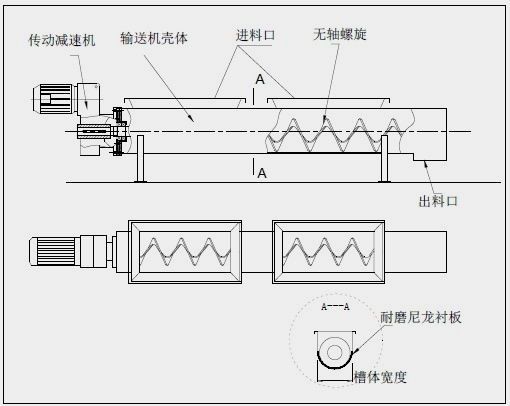

外形示意圖： |
|
|
|
|
|
|
|
注：
無軸螺旋直徑=螺旋槽寬-400mm。
螺旋槽寬、輸送機長度、角度、進出料口尺寸可以由用戶自定。
本輸送機可以設計多種安裝方式，吊裝、墻面固定等，并可選配支腳滾輪。
|
|
|
|
訂貨所需參數： |
|
1、輸送槽寬 2、槽體長度 3、部件材質 4、其余要求
|
|
|
|
|
|
|
|
|
