概述： |
|
|
|
XB旋轉式潷水器是排出SBR反應池中上清液的專用設備。旋轉式潷水器通過電動推桿的驅動，潷水堰槽繞排水管，實現潷水器連續排水。
|
|
|
|
結構形式： |
|
|
|
XB旋轉式潷水器主要由電控箱、電動推桿、潷水主管及支管、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式潷水器由電動推桿把水下部分與執行機構連接起來，當需要排水時，中央控制系統會給出信號，指令電機驅動螺桿旋轉，電動推桿向前推出，集水堰槽隨水平管的轉動而下降，開始潷水，排出的上清液由排水管排出，當潷水結束后，推桿內計數器給出信號，電機反轉，牽引集水堰槽上移，回到預置位置，等待完成下一個循環。
|
|
|
|
主要特點： |
|
|
|
1、設有推桿過扭矩裝置，保證設備具有較大的安全性；2、適應性強：通過內部機構設定相關參數，可相應改變潷水器的運行速度和運動范圍，適應不同水質水量要求；3、行程控制機構全部置于防護罩內，不受風雨的侵蝕；4、密封旋轉接頭，轉動靈活，密封性好；5、電動推桿結構簡單，易于拆卸和維修。
|
|
|
|

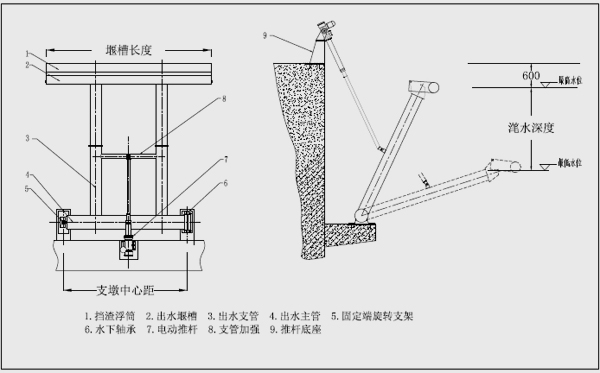

外形示意圖： |
|
|
|
|
|
|
|
訂貨所需參數： |
|
|
|
1、每小時潷水量
2、潷水深度
3、控制要求
4、材質要求
|
|
|
|
規格型號及技術參數： |
|
|
|
表21-1 主要技術參數 潷水量100-900T/H，單推桿單邊出水形式
|
|
|
|
型號
|
XB100
|
XB200
|
XB300
|
XB400
|
XB500
|
XB600
|
XB700
|
XB800
|
XB900
|
|
潷水堰長 (m)
|
≤2
|
≤3
|
≤4
|
≤5
|
≤7
|
≤8
|
|
潷水深度 (m)
|
≤2.5m
|
|
電機功率 (kw)
|
0.4kw
|
0.75kw
|
1.1kw
|
|
|
|
|
表21-2 主要技術參數 潷水量1000-2000T/H，雙推桿雙邊出水形式
|
|
|
|
型號
|
BS1000
|
BS1200
|
BS1400
|
BS1600
|
BS1800
|
BS2000
|
|
潷水堰長 (m)
|
≤10
|
≤12
|
≤14
|
≤16
|
≤18
|
|
潷水深度 (m)
|
≤2.5m
|
|
電機功率 (kw)
|
1.1~1.5kw
|
1.5~2.2kw
|
|
